Floor

Festhalle スタジオ内図

Stage

Festhalle スタジオ内図

Deta

最大収容人数
およそ950人

Download PDF

Floor

Stage

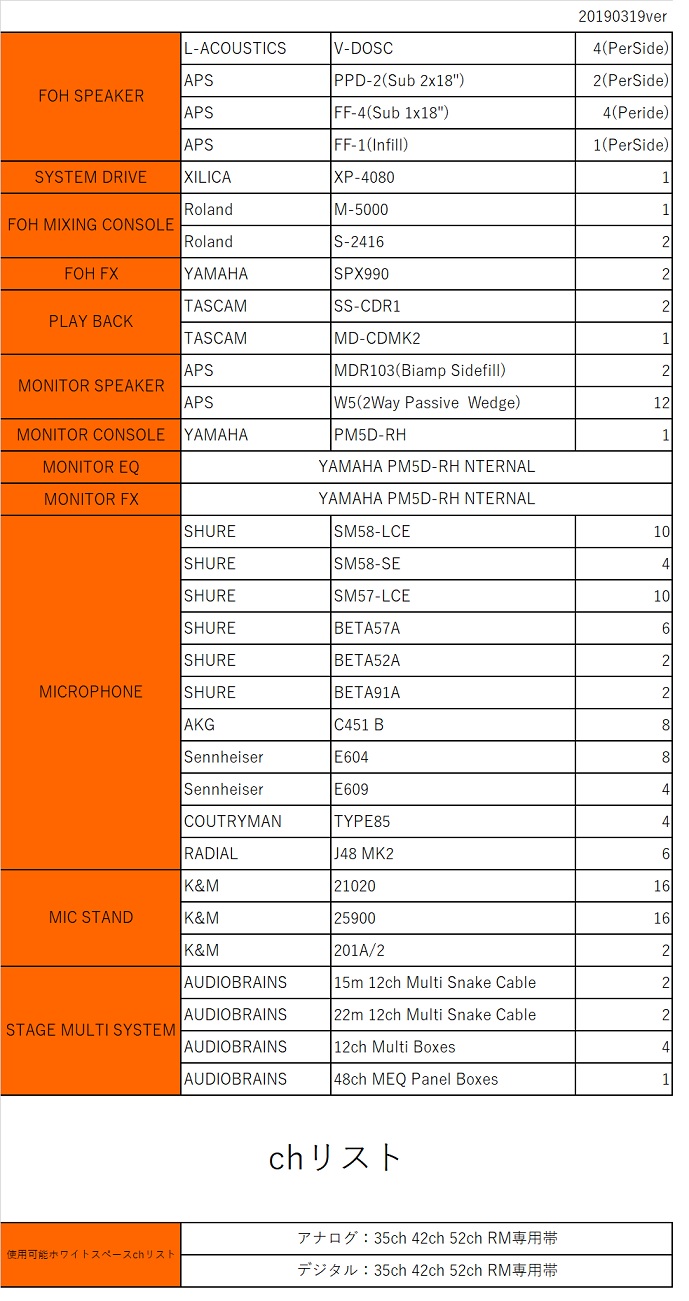

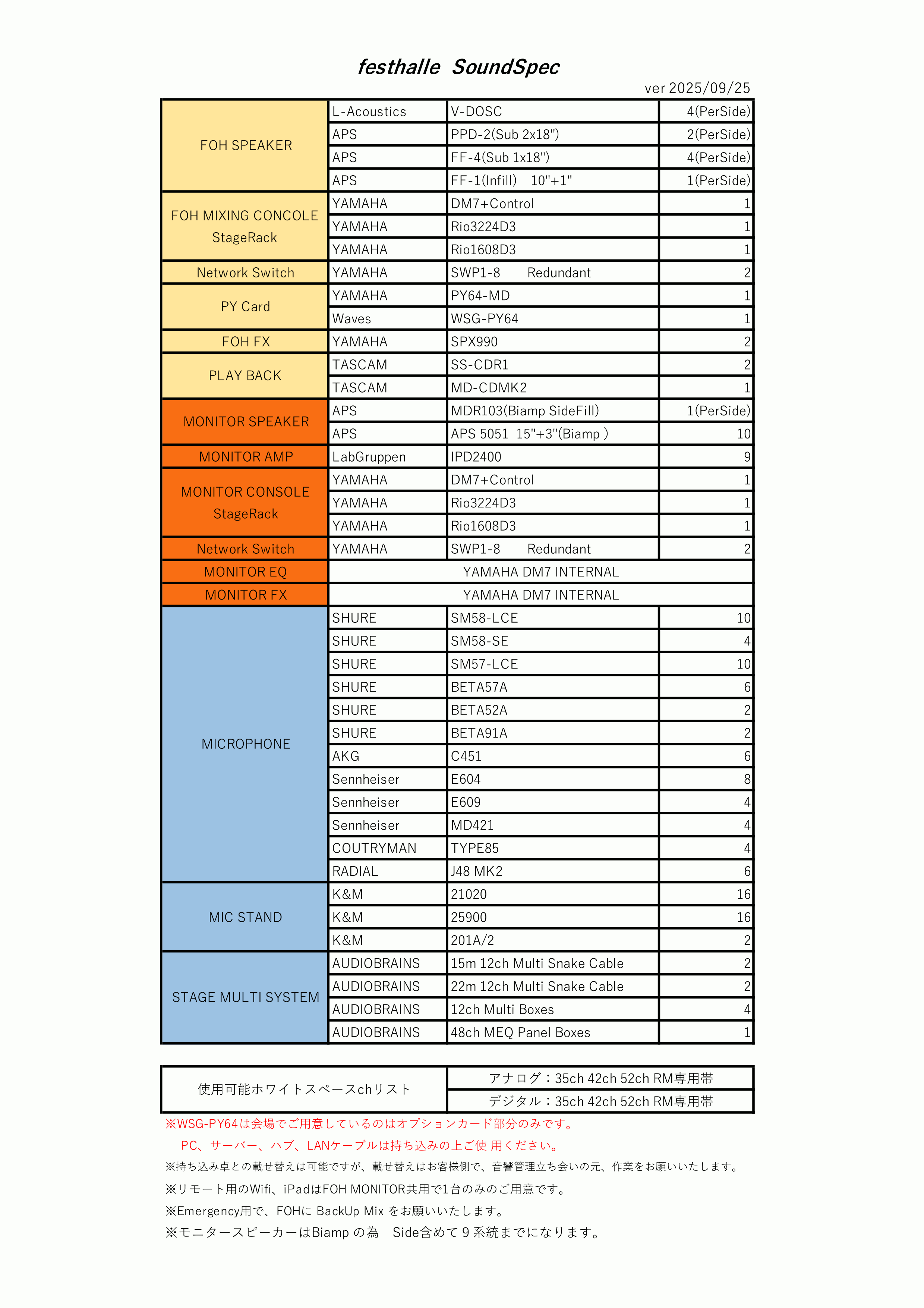

音響機材リスト

FOH SPEAKER L-ACOUSTICS V-DOSC(Per Side) 4
APS PPD-2(Per Side,2×18”) 2
SYSTEM DRIVE XILICA XP-4080 1
FOH MIXING CONSOLE Roland M-5000 1
Roland S-2416(24in,16out) 2
FOH FX Roland M-5000 INTERNAL YAMAHA SPX-990 2
Roland M-5000 INTERNAL YAMAHA Pro R3 1
Roland M-5000 INTERNAL LEXICON PCM70 1
PLAY BACK CD(TASCAM SSCCDR-1) 2
MD-CD1MKⅡ(TASCAM) 1
MONITOR SPEAKER WEDGE APS W5(1×15”,1×2”) 12
SIDE FILL 1
MONITOR CONSOLE YAMAHA PM5D-RH 1
MONITOR EQ YAMAHA PM5D-RH INTERNAL 1
MONITOR FX YAMAHA PM5D-RH INTERNAL 1
MICROPHONE SHURE SM58-LCE 10
SHURE SM58-SE 4
SHURE SM57-LCE 10
SHURE BETA58A 4
SHURE BETA57A 6
SHURE BETA52A 2
SHURE BETA91A 2
AKG C451 B 8
Sennheiser e604 8
Sennheiser e609 4
COUNTRYMAN TYPE-85 4
RADIAL J48 MK2 6
MIC STAND K&M ST-210 16

K&M ST-259

16
K&M 201A/2 2
STAGE MULTI SYSTEM 22m12ch Snake Cable 2

15m12ch Snake Cable

2
10m12ch Snake Cable 1
12ch Multi Box 4
48ch MEQ Panel Box 1

chリスト

使用可能ホワイトスペース chリスト アナログ:35ch 42ch 52ch RM専用帯
デジタル:35ch 42ch 52ch RM専用帯

Download PDF

音響機材リスト

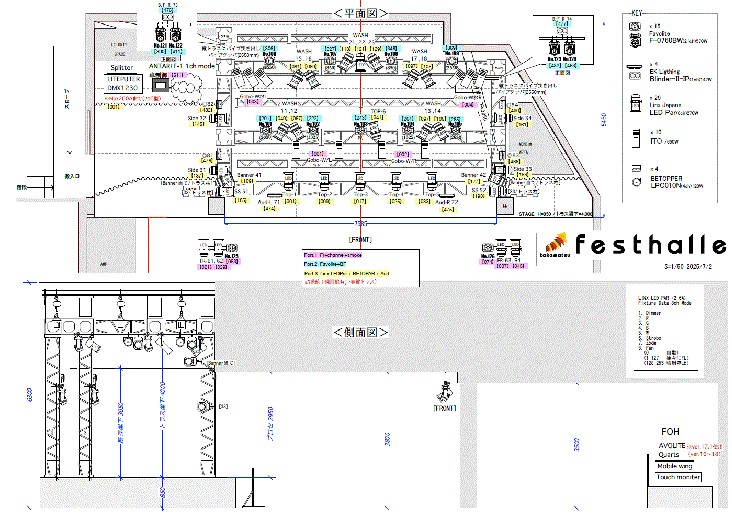

照明基本仕込図(トラス)

Festhalle DMX配線図&回路図

Festhalle 照明仕込図&対応回路

トラス図

Festhalle 照明仕込図&対応回路

照明基本仕込図(ステージ)

照明設備概要

調光卓 AVO Diamond4 vision
フェーダー数 128本
サブマスター 28本
DMX 8port
調光ユニット 丸茂ZEMTOUR 20C 36ch
丸茂ビルトイン 30C 12ch
スモークマシン ANTARI Z-1500II(下手オク) 1
電源(舞台下手オク) 単相三線300A G付
三相三線60A G付
100V 30A C型直15口
電源仮設の注意! 基本的に既設気機材用の電源となっております。持ち込み機材の仮設は可能ですが電源仮設される場合必ず事前の問い合わせをお願いします。

照明使用上のご注意

トラスの基本仕込みの変更は不可とさせていただきます。メンバートップの移動および色替え、ネタ替えは可能です。(色替え、ネタ替えに関して持ち込みの色ネタの使用お願いします。ステージの仕込みは変更可能ですが終了後の現状復帰をお願いします。)
持ち込み等、追加機材が発生する場合、仮設トラス(別紙)への仕込みとなります。
調光卓周りでの飲食は厳禁です。当該行為による調光卓の破損、動作不良が発覚した場合修理費一切をご請求させていただきます。
高所作業される場合はヘルメット、安全帯の着用をお願いします。
基本仕込図は予告なく変更する場合があります。催事の際は必ずホールの方へ一度ご確認下さい。
